DISCO
die ultradünne, frontal montierte Taste

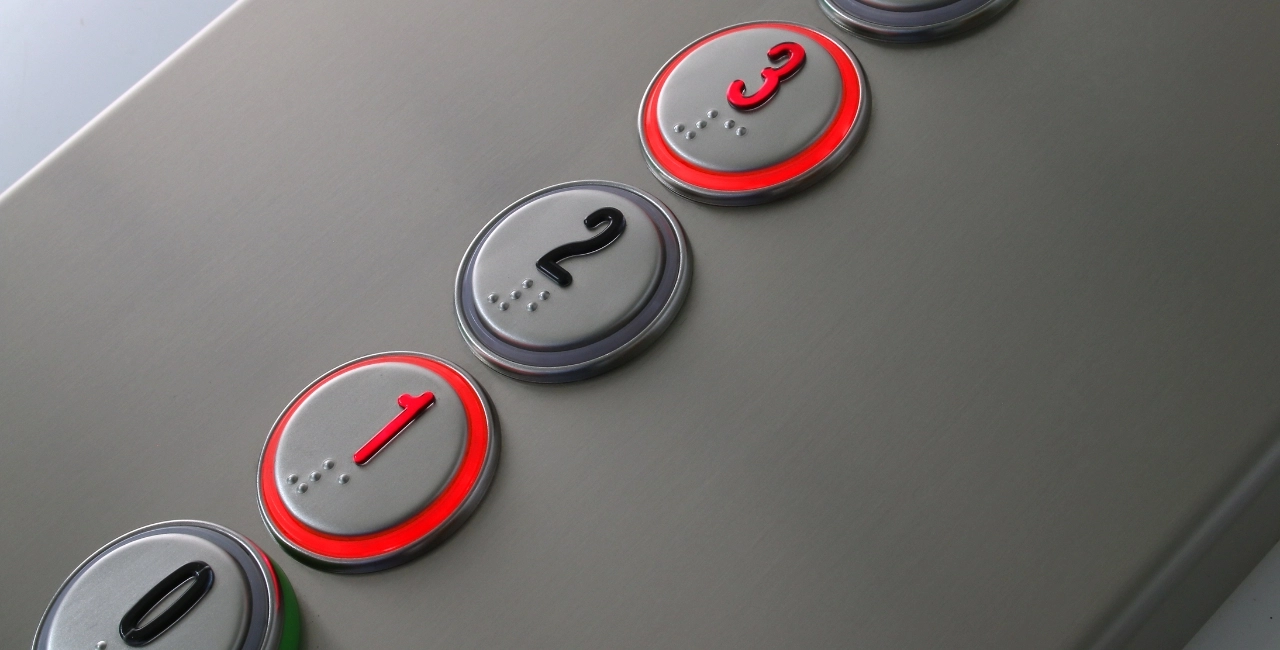

DISCO ist der neueste ultradünne Knopf von DMG, der sich durch seine runde Form, 16 mm Dicke und sein klares Design auszeichnet. Eine perfekte Ergänzung zu den Greta-Panels.
DISCO auf einen Blick
→ Flache (H=16mm) Taste und Anzeige
→ Frontalmontage mit rückseitigem Befestigungsring
→ Edelstahldruckknopf mit Braille-Schrift
→ Runder Edelstahlrahmen
→ Einzelbeleuchtung: rot, blau, weiß
Ein genauerer Blick
Die Taste ist mit beleuchtetem Symbol und Rahmen ODER mit beleuchteter Rahmen und nicht beleuchtetem Symbol erhältlich.
Gleiche Beschriftung und Symbole wie bei der Makro-Taste verfügbar
Die Technologie der Frontalbefestigung gewährleistet eine schnelle Befestigung an der Frontplatte mit Hilfe einer Kontermutter, wodurch Sie Wartungszeit sparen und effizienter arbeiten können. Sowohl der Taster als auch die Flurlaterne sind ultraflache H16-Platten.
EN81-70:2021+A1:2022
Großer Kontrast, bessere Sichtbarkeit
Die Norm EN81-70:2021+A1:2022 schreibt vor, dass der Leuchtdichtekontrast zwischen benachbarten Oberflächen als numerischer Lichtreflexionswert (LRV) zu bewerten ist.
Bei der Montage auf einer Edelstahlfrontplatte sorgt der schwarze Metallring um die DISCO-Taste für einen verstärkten Leuchtdichtekontrast zur umgebenden Frontplatte.
Montage
Vorderseite
Die Frontalbefestigungstechnologie ermöglicht eine schnelle Befestigung an der Frontplatte durch eine Klemmmutter, wodurch Sie Wartungszeit sparen und effizienter arbeiten können.
Sowohl der Taster als auch die Flurlaterne haben ein niedriges Profil und passen auf ultraschlanke Platten, wie die Greta-Sockelplatten.
Der DISCO-Taster kann auf Platten mit einer Dicke von 0,7 mm bis zu 3 mm montiert werden (max. 2 mm für Hauptbodentaster).
Der Außenring und der Tastendrücker sind beide aus rostfreiem Stahl gefertigt.
Beleuchtung
Einzelne Leuchte
Bei Betätigung leuchten sowohl das erhabene Symbol als auch der Lichthof des Tasters in rot oder blau. Auf Anfrage ist für einige Tasten auch eine weiße Beleuchtung erhältlich.
Standardmäßig sind alle DMG Tasten vor allem mit diesem Grundbeleuchtungsmuster verfügbar.
Welche Elektronik?
Wie alle unsere Drucktaster kann auch der DISCO mit zwei verschiedenen Kontaktmodulen ausgestattet werden:
Schraubklemmen
Kontaktmodul
Einsetzbar auf flachen Bedienpulten für den Anschluss von Schraubklemmen an elektronische Steuerungen.
Es erfordert eine konventionelle Verdrahtung bei der Installation.
Nur 1 Kontakt verfügbar.
JST-Stecker
Kontaktmodul
Die beste Lösung für vorverdrahtete Vorrichtungen, nämlich unser Pitagora-System.
Für den Anschluss des Tasters muss ein JST-Kabel hinzugefügt werden.
